20V LNB voeding in MT8301 satontvanger ombouwen naar 18/13V (hor/ver)

_MG_8423-bewerkt-PE1RQMIn februari 2015 heb ik een MT8301 satellietontvanger op de kop kunnen tikken voor een keurige prijs (lees: bijna voor niets). Dit is een professionele ontvanger, die eind jaren 80 is ontworpen. Dat is van binnen ook wel goed te zien, maar voor de hobby is dit misschien nog wel een goed bruikbare ontvanger. Toch zijn er wat twijfels over de betrouwbaarheid. Dit apparaat heeft 24 uur per dag gedraaid en de spanningsregelaars zijn constant redelijk heet geweest. Dat is nooit echt gunstig voor de MTBF (Mean Time Between Failure). Dit apparaat is zeker 20 jaar oud, dus de kans dat er iets stuk zou zijn in de voeding was groot.

En inderdaad, mijn unit deed het niet. Twee stuks 7805 waren stuk in de voeding. Later viel de 20V LNB voeding ook nog uit, maar die was even later weer aanwezig. Ik kon dat uitvallen niet reproduceren. Maar het lijkt er op, dat de spanningsregelaars wel op het einde van hun levensduur zijn.

Nu de 20V voeding toch problemen gaf, kon ik deze ook gelijk maar ombouwen naar de voor consumenten meer gebruikelijker norm 18/13V met daarmee dus ook de horizontaal/verticaal omschakeling binnen de LNB.

Ik heb dat als volgt gedaan: Het omschakelen van horizontaal naar verticaal binnen de ontvanger, tap ik van het coax relais af  met het bijschrift “Ku band RF relay”. De 18/13V maak ik met een LM2596-ADJ printje uit China. De potmeter op dat printje heb ik vervangen voor een weerstandsnetwerkje en een relais. Het relais overbrugt gewoon nog een extra weerstand en dan zakt de spanning naar 13V. Ik moest er nog wel een LC filter achter hangen, omdat de LM2596-ADJ een schakelende regelaar is.

Meer info over filteren van schakelende regelaars kun je hier vinden (interne link).

20150210-IMG_8437-1500px

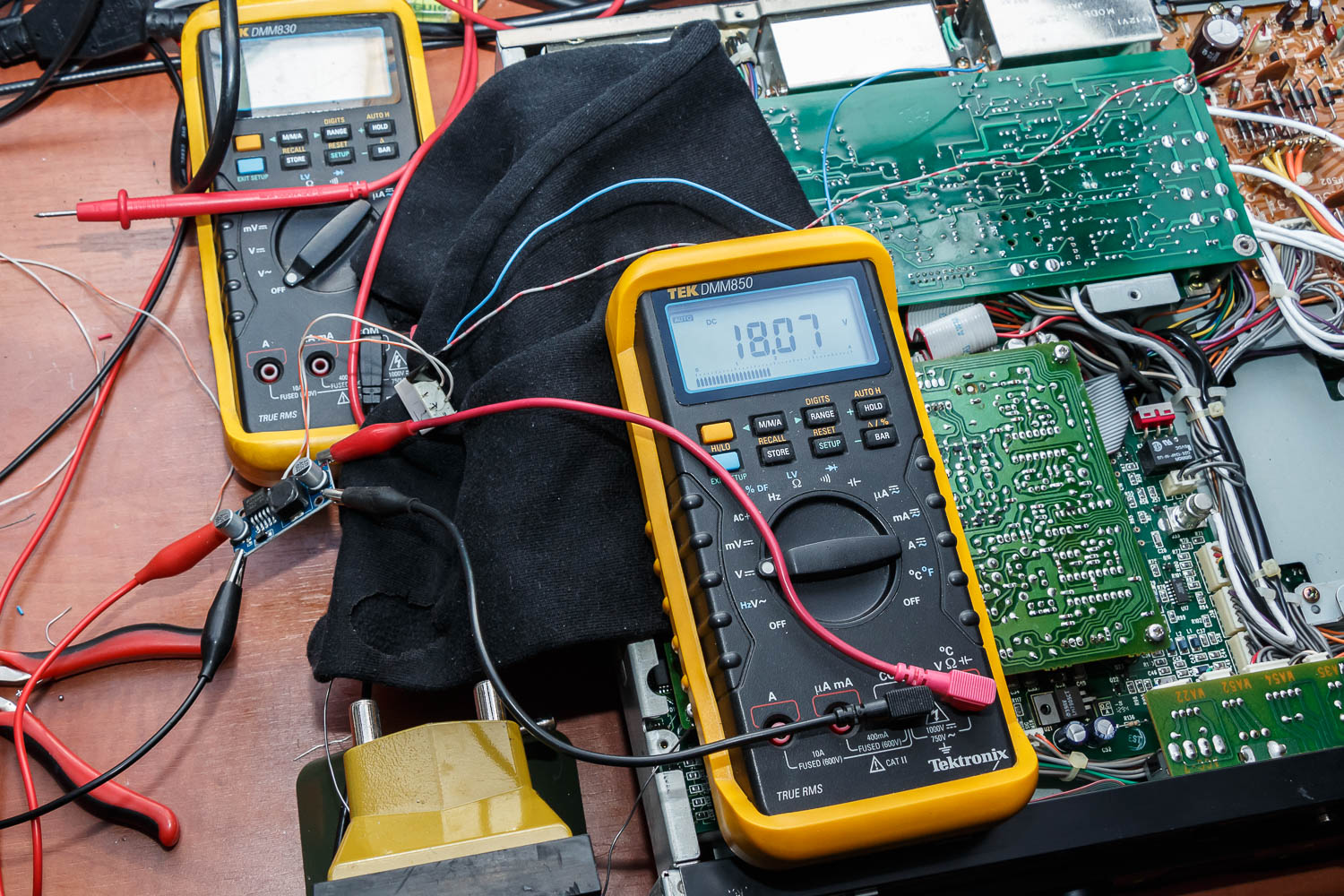

Links zie je het printje hangen met de LM2596-ADJ.

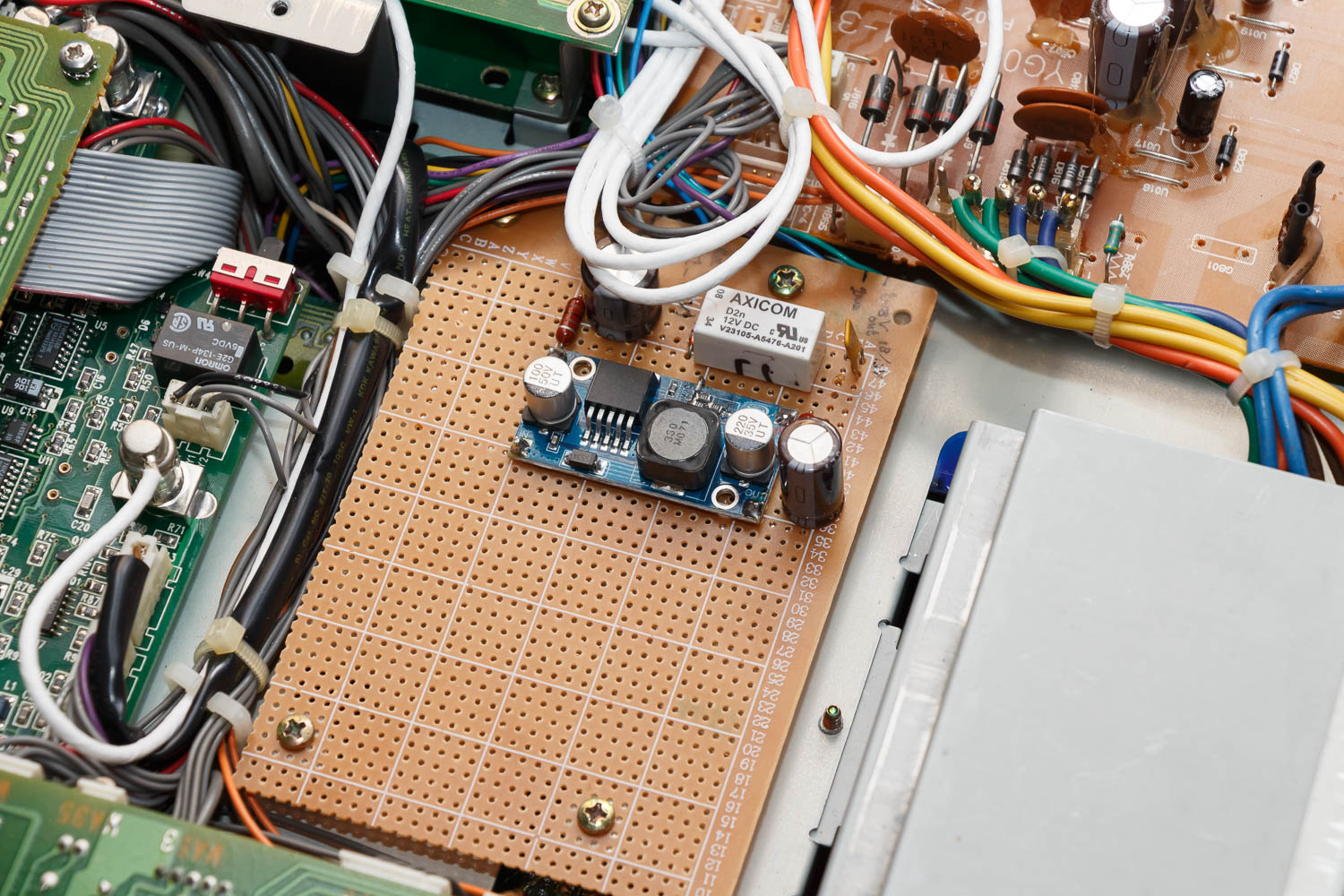

LM2596, relais en weerstandsnetwerkje (bestaande uit SMD weerstanden) zijn op een print gesoldeerd, die precies in een leeg compartiment paste binnen de ontvanger.
LM2596, relais en weerstandsnetwerkje (bestaande uit SMD weerstanden) zijn op een print gesoldeerd, die precies in een leeg compartiment paste binnen de ontvanger.



In het circuit naar de LNB is nog wat spanningsval merkbaar, dus is het verstandig om de LM2596 op ongeveer 19/14V te zetten. Waarschijnlijk zit er een beveiligingscircuit tussen of iets dergelijks. Ik heb dat deel verder niet bestudeerd.

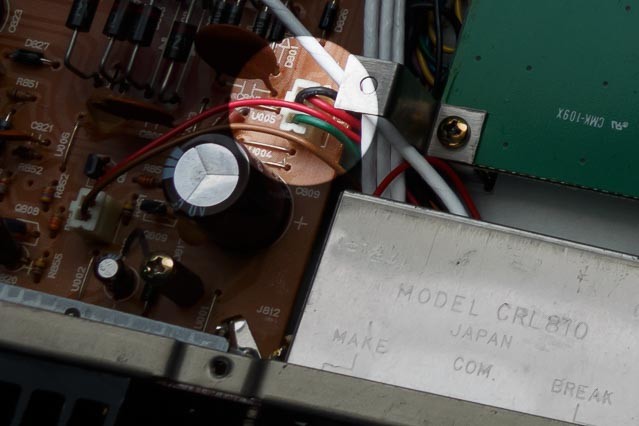

Op deze groene draad kun je de spanning meten die uiteindelijk naar de LNB gaat:

20150208-IMG_8430-PE1RQM-640px
