808 Car key camera’s

This page is in Dutch. Feel free to use the translate option on the right side, but be aware of translation errors that may occur frequently in technical documents.

(Deze pagina is voor het laatst bijgewerkt op 4 november 2013. Volg de links om zelf onderzoek te doen naar de meest recente modellen.)

• This page is probably outdated

Deze pagina gaat over de “808 car key camera’s”. Dat zijn kleine sleutelhanger camera’s, die lijken op een autoalarm afstandsbediening (zie afbeelding). Je kunt hiermee videobeelden opnemen (met geluid) en foto’s maken. Ze zijn zeer populair bij mensen die aan modelbouwen doen. Deze cameraatjes wegen namelijk maar ca. 15 gram (de HD’s iets meer en type #26 weegt 45 gram) en kunnen erg goed op vliegtuigjes, zelfbouw raketten en helikopters gemonteerd worden voor het maken van interessante opnames vanuit de lucht. Maar op de grond zijn er ook tal van toepassingen denkbaar. Let wel op: dit type cameraatjes heeft geen beeldstabilisatie of “steadyshot”. Als je dat wel wil, is een actioncamera een betere keuze. Actioncamera’s worden gebruikt bij sporten etc., bijvoorbeeld als helmcamera. Deze zijn wel een stuk duurder, groter en zwaarder.

Verder met de Carkey camera:
Ik zag hem voor het eerst toen mijn zwager er mee aan kwam zetten. Ze komen allemaal uit China. Er zijn veel verschillende fabrikanten die in precies (of nagenoeg precies) dezelfde behuizing hele andere hardware zetten. Soms met eigen intern geheugen, soms met een microSD kaart slotje.

Chucklohr.com was dat ook opgevallen en hij heeft een site opgericht, waar alle beschikbare modellen op staan van dit type camera. Hij heeft ze ook een naam gegeven, want daar zijn ze in China niet zo goed in (het is al moeilijk om de fabrikanten te achterhalen!). De naam van deze camera is “808 Car Keys Micro Camera”. 808 heeft iets met Chinese getallen (de 8 specifiek) en blijdschap te maken.

Chucklohr heeft op volgorde van binnenkomst de cameraatjes een typenummer gegeven. Zie zijn website voor een overzicht. Deze is ook het meest up-to-date. Let op; de hoogte van het nummer betekent niet automatisch dat “hoger ook beter” is. Het is gewoon op volgorde van ontdekking. En soms zijn fabrikanten maar zo vrij geweest om zelf een nummer toe te kennen…

Ik heb drie verschillende typen in mijn bezit (gehad): type #08, type #11 en type #16. Type #8 heb ik gekocht voor ca. €5,- en type #11 en #16 was geloof ik rond de €35,- (exclusief geheugenkaarten). Type #11 en #16 is zo duur, omdat ze echte 720p HD video opnemen. Ik zal de cameraatjes wat uitvoeriger beschrijven in de volgende paragrafen.

_________

Het begon allemaal met de SD typen. Met SD bedoel ik Standaard Definitie. Oftewel, geen HD, High Definition. Dit heeft te maken met de resolutie (horizontaal x verticaal) van de opgenomen beelden. HD is veel scherper. SD heeft een resolutie van 720 x 576 pixels (of iets wat daar in de buurt ligt) en HD heeft een resolutie van 1280 x 720 pixels (720p, HD ready) of 1920 x 1080 pixels (1080p, full HD).

SD
Prijsindicatie: €5 – 15,-
Type #3 was altijd de beste SD 808 camera volgens Chucklohr.com. Alleen die kost ca. €10,-. Type #8 is nauwelijks slechter en kost de helft. Dit zijn dus SD camera’s. Alhoewel ze vaak nog niet eens de officiële SD resolutie halen. De meeste modellen blijven steken op 640 x 480 pixels.

720p
Prijsindicatie: ca €35,-
Toen type #11 op de markt kwam en tegenwoordig is vervangen voor recentere modellen, hebben we kennis kunnen maken met de HD resolutie. Dat begon met de 720p modellen.
Ik ben altijd al fan geweest van de type #16 familie. Type #20 kan ook overwogen worden, gezien deze vrijwel gelijk is aan type #16 (alleen een ander fabrikaat en andere functies, zie tekst). Dit zijn allemaal 720p HD camera’s (720p) en daar is de prijs ook wel naar. Een goede HD camera neemt op in het h264 formaat. Daar moet je wel op letten. Laat de MJPEG modellen maar liggen. Een fabrikant van goede videoprocessors is Novatec.

1080p
Prijsindicatie: ca. €50 – 125,-
De nieuwste modellen nemen op in 1080p full HD. Ook hier geldt weer; de goede modellen nemen op met de h264 videocodec. Voorbeelden zijn: type #26, de Mobius (doorontwikkeling van type #16 in ook een andere behuizing), of de Innovv-C1 (doorontwikkeling van type #11 en #18, ook in een andere behuizing). De 1080p modellen zijn allemaal wat groter, omdat vooral de accu wat groter moet zijn. Ook zien fabrikanten in, dat deze camera’s heel goed gebruikt kunnen worden als “action recorder”. Daarom gaan we steeds vaker andere behuizingen zien. Ik denk dat met deze trend het einde in zicht is, van de traditionele 808 behuizing.

Een ander leuk voordeel wat je op de betere 1080p modelen ziet, is dat ze standaard ook op 30 beelden per seconde op kunnen nemen in full-HD, maar dat ze ook in 720p modus kunnen opnemen met maar liefst 60 beelden per seconde. Daarmee kun je snelle bewegingen beter registeren, of een vloeiendere slow-motion video opnemen.

De keuze
Hieronder staan wat samenvattingen van diverse modellen. Dit dekt niet de lading van alles wat nu te krijgen is. Wat moet je dan kiezen? In elk geval herken je de betere videoprocessoren aan de h264 codering. Ze zijn meestal van Novatec. De camera moet een “native” sensorresolutie hebben die gelijk is aan de opgenomen resolutie. Dat is soms wat lastig te bepalen, maar een HD model moet een breedbeeld verhouding hebben en niet 4:3. Dit laat je dus liggen: 1280 x 960 pixels. Dat is gewoon een SD sensor (gezien de 4:3 beeldverhouding), waarmee ze de beelden opschalen naar HD. Dat levert je geen extra scherpte op en kan beschouwd worden als een truuk om een goedkope camera toch als HD te verkopen (fake dus). Echte breedbeeld resoluties zijn 1280 x 720 pixels, of 1920 x 1080 pixels. Goede camera’s zijn afkomstig van fabrikanten die luisteren naar de klanten, meestal via forums. Daardoor hebben ze open firmwares, dus je kan ze updaten met nieuwere en betere software.

Op dit moment (10-2013) gaat mijn voorkeur uit naar type #16v2 of de Mobius, omdat die een leuke open firmware hebben. Externe ontwikkelaars (hobbyisten) hebben daar leuke uitbreidingen op gemaakt. Dat zie je terug in de kwaliteit van de belichting en functies. Van een andere ontwikkelteam is de type #18 of de Innovv-C1 ook leuk, maar heeft eerdergenoemd voordeel in mindere mate. Type #26 is nog in de traditionele sleutelhanger-behuizing en is ook prima. Het zijn gewoon de Novatec processor modellen die zo goed zijn.

______________

Modellen die mijn aandacht hebben (gehad):

• Type #8 (SD)
• Type #11 (720p)
• Type #16 (720p)
• Type #20 (720p)
• Type #26 (1080p)
• Mobius (1080p)
• Innovv-C1 (1080p)



Type #08

(Dit is een verouderd model)
Technische gegevens:

• Video resolutie: 720 x 480 pixels
• Framerate: 30fps
• Video codec: MJPG
• Audio indeling en codec: U-law 16kHz 8bit mono 128kbps.
• Opslag: microSD, max 8GB.
• Accu: Lithium-ion Polymeer, 160mAh, goed voor ca. 1 uur opnemen.

Deze camera heeft een behoorlijk goede beeldkwaliteit. Nadeel is, dat hij nooit de 30 beelden per seconde haalt. Maar over het algemeen (en vooral overdag) ziet het video er nog best wel vloeiend uit. De beeldhoek is wel wat aan de krappe kant (anders gezegd, hij is altijd een beetje ingezoomd) en de beeldverhouding is volgens standaard NTSC SD.

Het audio klinkt goed, al is de audiobandbreedte beperkt tot 8kHz (vanwege de 16kHz samplerate). De microfoongevoeligheid is zeer goed en de eigen ruis is beperkt. De U-law codec levert bij sommige mensen wat problemen op, vooral in inferieure editing suites. Het audio converteren naar PCM WAV kan dan helpen.

Ik heb dit hele apparaatje doorgemeten en dat allemaal in een uitgebreid rapport vermeld (English version below this one):

English version:

Foto’s:



Voorbeeldvideo:



Type #11



(Dit is een verouderd model)
Technische gegevens:

• Video resolutie: 1280 x 720 pixels
• Framerate: 30fps
• Video codec: H.264 (in Quicktime container)
• Audio indeling: PCM 32kHz 16bit
• Opslag: microSD(HC), max 32GB.
• Accu: Lithium-ion Polymeer, 250mAh, goed voor ca. 40 minuten opnemen.

Dit is een “echte” HD-ready videocamera (720p) met een beeldverhouding van 16:9. Er zijn veel fakes te koop, dus doe wat onderzoek naar de verkoper, kijk of er type #11 bij staat (ja, verkopers kennen de nummering van Chucklohr ook!) en kijk of de resolutie niet1280 x 960 pixels is (dit is wel goed: 1280 x 720 pixels).

De beeldkwaliteit is zeer goed en de grote beeldhoek en beeldverhouding maakt deze camera zeer geschikt voor toepassingen in de auto of modelbouw. Het video loopt vloeiend met 30 beelden per seconde door de efficiënte H.264 codec. De files blijven ondanks dat vrij klein.

De geluidskwaliteit is redelijk goed, maar de gevoeligheid van de microfoon laat te wensen over. De audiobandbreedte is 16kHz (vanwege de 32kHz samplerate). De eigen ruis van de interne microfoonversterker is vrij hoog. Type #11 klinkt beter dan type #8, maar type #8 is gevoeliger en ruist minder. Als de interne accu bijna leeg is, ga je digitale geluidjes horen in het audio (buzzing artifact).

Overweeg type #16v2 aan te schaffen. Deze is gelijk aan type #11, maar dan met veel verbeteringen. De digitale verstoring (buzzing artifact) bij een bijna lege accu zijn nagenoeg verdwenen, de witbalans regeling is beter en de camera is beter in te stellen (klok in beeld of niet, opnameresolutie, bitrate en nog wat andere instellingen).

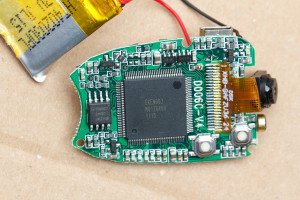

Foto’s:



Voorbeeldvideo type #11 (bekijk in HD 720p en eventueel op full-screen):



Type #16 (en #16 v2)

Deze heeft dezelfde specificaties als type #11, maar kan gezien worden als een verbeterde versie (Type 16 is door een ander team ontwikkeld en is familie van de Mobius. Type 11 is familie van type 18 en de Innovv-C1).

Verbeteringen ten opzichte van type #11:

• Het is nu eenvoudiger om instellingen te veranderen. Dat kan in een tekstfile, of met een configuratietooltje. Met de nieuwere firmware is dat nog eenvoudiger: gewoon instellingen kiezen en activeren. Veel functies zoals sommige hieronder genoemd, zijn uitsluitend via dit configuratietooltje te activeren. Bovendien kan er een nieuwe firmware nodig zijn. Zie links onder deze tekst.
• De witbalans en belichtingsregeling is verbeterd: de kleuren zien er beter uit bij moeilijke lichtomstandigheden en de belichting regelt minder zenuwachtig. De kleuren zijn echter wel wat minder levendig.
• Minder vignettering.
• Betere scherpte (al zie ik dat niet direct)
• Tijd in beeld (optioneel) is kleiner
• De fotomodus is wat verbeterd, al is dat nog steeds niet beter dan gewoon snapshots uit je video’s halen.
• De interne accu kan eenvoudiger vervangen worden als deze defect is. Dat vanwege een connector.
• Geen buzzing geluid in het audio in geval van een bijna lege accu.
• Optioneel loop recording.
• Audio opname volume in te stellen. Audio is zelfs uitschakelbaar.
• Opname resolutie is instelbaar.
• Optionele AVI containers, in plaats van MOV. Het video is dan nog steeds hetzelfde. Hiervoor is een andere firmware nodig.
• Met de nieuwere firmwares is het mogelijk om Motion Detection in te schakelen. Handig voor beveiligingstoepassingen. De camera gaat in een soort wachtstand totdat er beweging wordt waargenomen. Dan gaat hij over op opname tot de beweging weer is afgelopen. Dan loopt de opname nog enkele seconden door (in te stellen) en dan wordt de videoclip gesloten. Zodra er weer beweging wordt waargenomen, start dit proces opnieuw en wordt een nieuwe videoclip weggeschreven. Houd rekening met een korte vertraging (ca. 2s) bij het starten van een nieuwe videoclip. Als iemand door het beeld rent, kan deze misschien net gemist worden.
• Met de nieuwere firmwares is het mogelijk om Time-Lapse foto’s op te slaan. In deze modus maakt de camera om een in te stellen tijdsinterval een nieuwe foto. Deze kun je later als een versneld filmpje samenvoegen.
• Meer parameters in te stellen, zoals framerate, framesize, clip length, 180 graden video draaien, loop recording, audio volume, etc. Dat kan allemaal met het eerder genoemde configuratietooltje.
• Type #16 V2 heeft composiet video uit (geen audio) en je kunt kiezen uit verschillende lenzen met de volgende horizontale beeldhoek: lens A = ca. 52 Graden, lens B = ca. 60 graden en lens D = ca. 120 graden. Lens D steekt uit de behuizing. De 120 graden van lens  type D wordt niet helemaal gehaald. Deze lens heeft iets een fisheye effect.

Links en downloads type #16:

• Hier is de beschrijving van type 16 en type 16 V2 te vinden op de site van ChuckLohr: http://www.chucklohr.com/808/C16/index.html
• Verschillende lenzen van type 16 V2 vergelijken? http://vimeo.com/46375068
• Vind hier alles van type #16, zoals firmware updates, informatie, software, voorbeeld video’s, etc: http://www.rcgroups.com/forums/showthread.php?t=1556994 (scroll naar beneden voor nieuwste firmware, of klik hier)

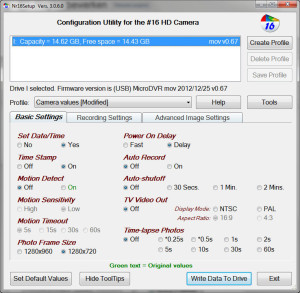

• Configuratietool gemaakt door “Isoprop”: http://www.mytempfiles.info/nr16/index.html, te gebuiken met de nieuwste firmwares.
• Te koop bij onder andere: http://www.ebay.nl/sch/eletoponline365/m.html?_dmd=1&_ipg=50&_sop=12&_rdc=1 (change in .com if you are from the USA).
• Timelapse foto’s samenvoegen tot een video? Deze gratis software kan handig wezen: http://en.cze.cz/Images-to-video

Voorbeeldvideo type #16, gemaakt met een oudere firmware (bekijk in HD 720p en eventueel op full-screen):



Type #20

Type #20 lijkt heel erg veel op type #16. Toch lijkt dit van een andere fabrikant te zijn (dezelfde als type #15, “BestDVR”). Maar de chipset is nagenoeg gelijk aan type #16. Toch hebben ze geprobeerd om type #20 te onderscheiden van de andere typen, door nieuwe functies toe te voegen. Dit zijn bijvoorbeeld:

• De mogelijkheid om alleen audio op te nemen,
• First-in-first-out recording (driving recorder) waarbij er continue opgenomen kan worden met kleine aansluitende clips en waarbij continue de oudste videoclip wordt verwijderd als er een nieuwe videoclip wordt gestart.
• Eenvoudigere bediening door meer LED’s toe te passen.

Ik heb deze camera niet in mijn bezit en kan er dus ook geen testverslag van geven. Ik denk dat dit een hele leuke camera is en dat de kwaliteit ook niet zal onderdoen voor type #16. Alleen type #16 heeft een heel groot voordeel: de open firmware waar een aantal liefhebbers aan kunnen werken, om zodoende allerlei verbeteringen aan te brengen. Zoals bijvoorbeeld het eenvoudige configuratietooltje etc. Of dat ook voor type#20 zal komen (of dat dat er inmiddels al is) moet nog onderzocht worden. Lees dat allemaal hier: http://www.rcgroups.com/forums/showthread.php?t=1787177

Meer info: kijk op de site van Chocklohr voor meer info



Type #26

Ik heb deze camera niet in mijn bezit, maar is wellicht wel de moeite waard om te bekijken. Dit is een 1920x 1080p 30fps camera die erg goed presteert, ook in situaties waar minder licht voorhanden is. Hij kan ook opnemen in 720p 60fps en 720p 30fps. In 720 mode wordt een deel van de 1080 pixel sensor gebruikt (crop), waardoor het beeld er iets ingezoomd uitziet in deze mode (kan juist ook weer handig zijn, vul zelf maar in). De beeldkwaliteit is erg goed. Er zijn losse accessoires te koop, zoals helm brackets, onderwater behuizingen, kabels, etc. Deze camera heeft ook een 640×480 webcam mode, inclusief audio. Dit zal ook moeten kunnen werken met Skype. De behuizing is van metaal, omdat deze voor de koeling van de processor gebruikt wordt. Nadelen van deze camera: ongeveer 3x zo duur, groter, zwaarder, kan erg warm worden, niet erg gebruikelijke (USB) connector, verloopjes zijn verkrijgbaar (maar let op dat je de goede hebt).

Voor meer info:

• Chucklohr #26
• RCGroups #26 forum



Type Mobius

Opvolger van type #16v2, maar dan in een nieuwe behuizing en met 1920 x 1080p resolutie. Dit is nu meer een soort “actioncam”. Hij is minder compact dan het sleutelhanger type en hij weegt ook meer. Ik heb deze camera niet in mijn bezit, dus kan er ook geen review over geven.

• Lees hier alles over deze camera: http://www.rcgroups.com/forums/showpost.php?p=25170905&postcount=2.
• Chucklohr: http://www.chucklohr.com/808/Mobius/
• Techmoan review (tip!)
• Fabrikant website: http://mobiusactioncam.com/ (werkt waarschijnlijk nog niet)



Type Innovv-C1

Opvolger van type #11 en #18, maar dan in een nieuwe behuizing en met 1920 x 1080p resolutie. Dit is nu meer een soort “actioncam”. Hij is minder compact dan het sleutelhanger type en hij weegt ook meer. Ik heb deze camera niet in mijn bezit, dus kan er ook geen review over geven.

• Chucklohr: http://www.chucklohr.com/808/innovvc1/
• Fabrikant website: http://www.innovv.com/



~~~~~~~~~~~~~~~~~~~~~~
